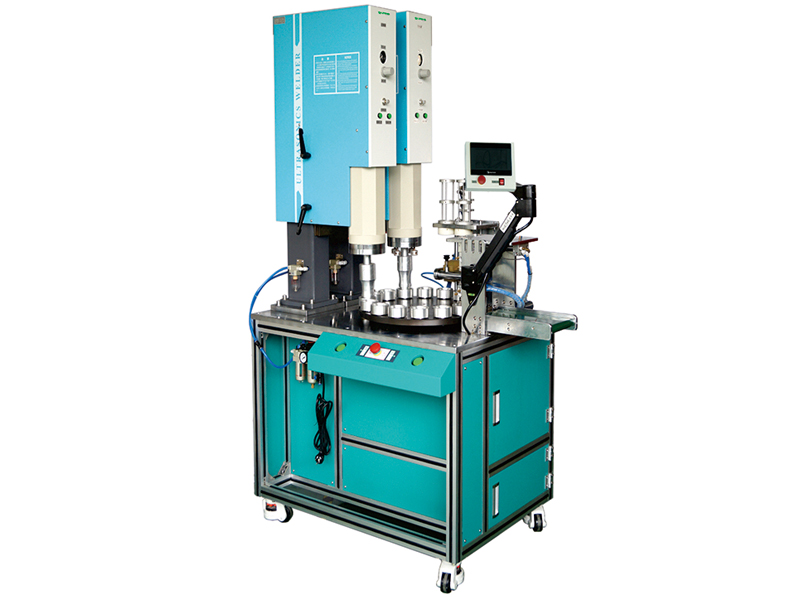

超声波自动转盘焊接机，是通过超声波原理，结合生产焊接需要，通过控制超声波焊接机的分割器，实现自动连续的超声波焊接；可配置自动化装置，自动放置原物料，半成品等，再经过自动焊接，取产品，达到全自动无人化生产操作。自动转盘式超声波焊接机适应于大批量产品焊接的厂家，有利于提高工作效率。
市场需求常见的有4/6/8/10/12工位等，可安装2个以上的超声波机头，同时焊接多个胶件，批量处理被焊接塑料件。其他类型根据需求定制，自动转盘焊接机再工业生产应用已经十分普及，有效提高生产率。
产品特点
PRODUCT FEATURE |
|
大图展示
BIG PICTURE DISPLAY
TECHNICAL SPECIFICATIONS
|
机型 Model |
L3000 Standard ⾃动转盘机 | L4000 Standard ⾃动转盘机 | ||||
| ⼯位 Tray | 4⼯位/6⼯位/8⼯位/10⼯位/12⼯位 | |||||
| 频率 Frequency | 20kHz | 15kHz | ||||
| 功率 Power | 2000W | 2600W | 2600W | 3200W | 4200W | |
| 输⼊电压 Input Voltage | AC220V | AC220V | AC220V | AC220V | AC220V | |
| ⽓缸规格 Cylinder Size（mm） | 63×75 | 63×75 | 63×75 | 80×75 | 100×100 | |
| 输出时间 Oscillation Time | 0.01-9.99s | 0.01-9.99s | 0.01-9.99s | 0.01-9.99s | 0.01-9.99s | |
| 输⼊⽓压 Air Pressure | ＞1,≤7bar | ＞1,≤7bar | ＞1,≤7bar | ＞1,≤7bar | ＞1,≤7bar | |
| 转盘直径 Turntable Diameter | Φ600mm | Φ600mm | Φ600mm | Φ600mm | Φ600mm | |
| 操作开关 Operation Switch | 双⼿启动，前部有紧急制动，也可附加外部开关 Two-hand release,emergency stop button at the front,and adding external control switch supported. |
|||||
|
外形尺⼨ Size(mm) |
压机 Press | 1070×646×1812 | 1070×646×1812 | 1070×646×1812 | 1070×646×1812 | 970×760×2270 |
| 电箱 Generator | 415×256×116 | 415×256×116 | 415×256×116 | 425×235×118 | 425×235×118 | |
|
净重 Weight |
机械臂宽 Arm Length | 916mm | 916mm | 916mm | 916mm | 916mm |
| 压机 Press | 195kg | 195kg | 195kg | 195kg | 290kg | |
| 电箱 Generator | 7.5kg | 7.5kg | 7.5kg | 10kg | 10kg | |
